Solid State High Frequency -toimintaperiaate

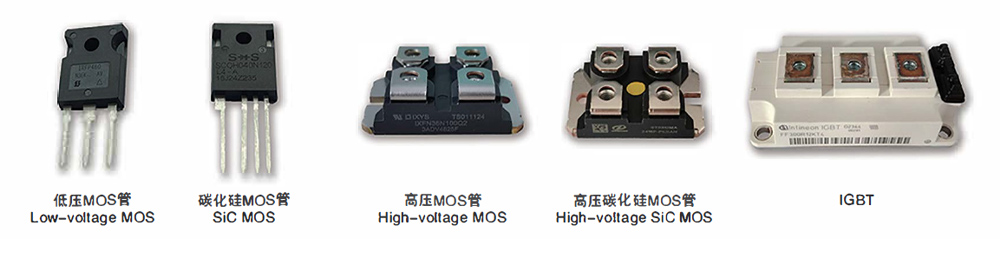

Niin sanottu "solid state high frequency" johtuu siitä, että se käyttää transistoreita (MOS-kenttätransistoreja tai IGBT) pääinvertterin komponentteina. Toisin kuin tyhjiöputket ovat onttoja (sisä on täynnä jalokaasua, joten sitä voidaan kutsua "kaasumaiseksi"), transistorit ovat kiinteitä.

Puolijohde-korkea taajuus on tyhjiöputken suurtaajuuden päivitetty tuote, ja sen pääpiiri on samanlainen kuin tyristorin keskitaajuus, mutta eroaa tyhjiöputken korkeataajuudesta. Sen perusperiaate on seuraava:

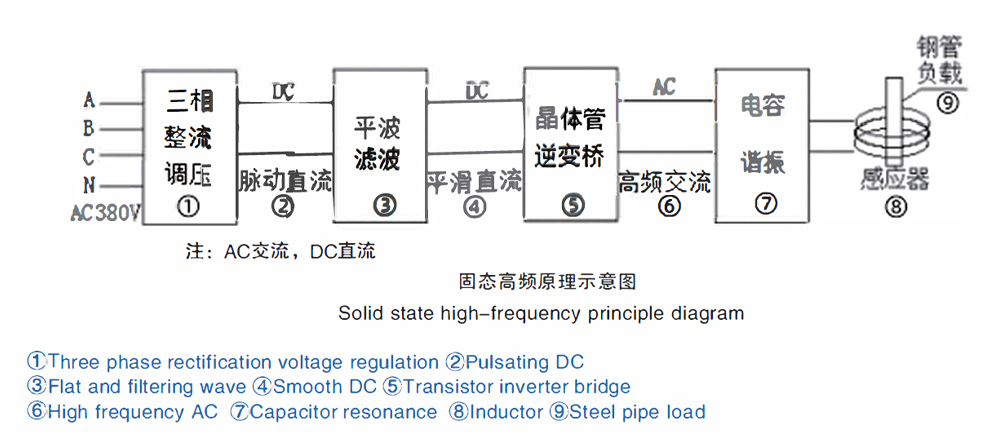

Normaali kolmivaiheinen vaihtovirta (380 V ja taajuus 50 HZ Kiinassa) muunnetaan säädettävällä jännitteellä sykkiväksi tasavirraksi tasasuuntauspiirin (SCR tai diodi ja IGBT) kautta, tämä DC suodatetaan tai tasaaalto muuttuu tasoittavaksi DC:ksi ja sitten siirtyy invertterisillaksi (käyttämällä suurta tehotransistoria MOSFET- tai IGBT-virraksi). Tätä suurtaajuista virtaa syötetään säiliön piiriin kuormitusresonanssia voidaan käyttää metallin lämmittämiseen.Invertterisiltatehoyksiköissä on modulaarinen rakenne.Jokainen tehomoduulipari on sama. mutta käytettyjen tehomoduulien määrä vaihtelee laitteen tehon mukaan. Olipa laite suuri tai pieni, rakenne on periaatteessa sama. Resonanssisäiliöpiiri on sarja- tai rinnakkaismuodossa. Ei korkeajännitemuuntajaa eikä porrastettua lähtöä.

Verrattuna suurtaajuisiin tyhjiöputkiin solid-state-korkeataajuisilla laitteilla on seuraavat edut:

1. Hyvä hitsauslaatu: vertailu osoittaa, että kiinteän olomuodon suurtaajuuslaitteistolla hitsattujen teräsputkien hitsauksen leveys ja lämpö ovat tasaiset ja sisäisiä ja ulkoisia purseita on vähemmän

2. Energiansäästö: testit osoittavat, että samoilla teknisillä ominaisuuksilla tämä hitsaaja voi säästää yli 25 % sähköstä verrattuna tyhjiöputkilaitteisiin

3. Veden säästö: pienen itsehäviön ansiosta. ei vaadi liikaa jäähdytysvettä. joten se kuluttaa yli 50 % vähemmän vettä kuin samantyyppiset tyhjiöputkilaitteet

4. Pieni koko ja kevyt: koska pääkomponentit ovat pieniä (MOSFET) eikä hitsausmuuntajaa. filamentin säätimiä. matching coils.gate circuits.etc. Joten kokonaistilavuus on yli 50°/4。 pienempi kuin samojen eritelmien mukaiset tyhjiöputkilaitteet

5. Helppo käyttää: ei jännitettä, huippujännite ei ylitä muutamaa sataa volttia, joten ei aiheuta henkilövahinkoja
