Early Vacuum Tubes High Frequency Equipment -laitteiden esittely

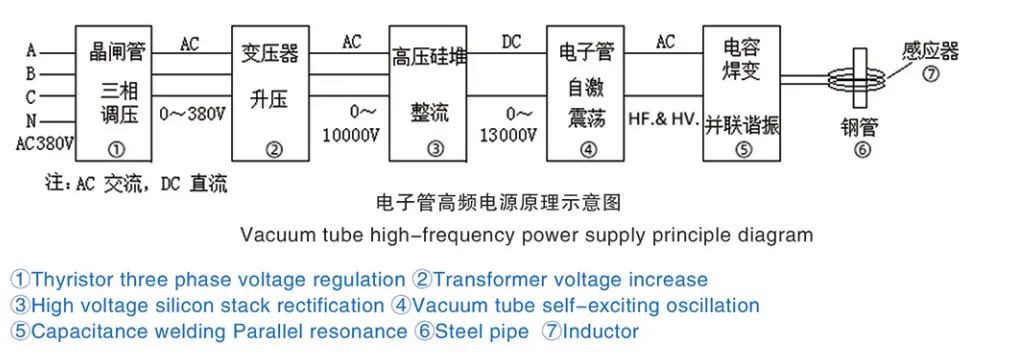

20 vuotta sitten Kiinassa putkien hitsaukseen ja lämpökäsittelyyn käytetyt suurtaajuiset virtalähteet (tunnetaan yleisesti "korkeataajuuksina uuneina") olivat pääasiassa laitteita, joissa elektroniikkaputket (tunnetaan myös nimellä "tyhjiöputket") olivat invertterin pääkomponentteja. Perusperiaate on esitetty seuraavassa kuvassa:

Normaali teollinen vaihtovirta (kolmivaiheinen neljä johtoa 380 V/50 Hz Kiinassa) muunnetaan säädettäväksi vaihtovirraksi välillä 0 - 380 V (taajuus muuttumaton) tyristorin AC jännitesäätimen kautta ja nostetaan sitten lähes 10 000 V korkeaan jännitteeseen (taajuus muuttumaton, korkea jännite) tasasuuntaajalla. kymmeniä tuhansia korkeajännitteisiä tasajännitteitä, ja sitten värähtelee tyhjiöputkella HF- ja HV-virraksi, ja sitten LC-rinnakkaisresonanssin kautta värähtelyvirran vahvistamiseksi ja jännitteen pienentämisen jälkeen kelaan, jota käytetään teräsputkien ja muiden työkappaleiden lämmittämiseen jne.

AC-jännitteen säätelyn tarkoituksena on säätää tulo- ja lähtöteho vastaamaan työvaatimuksia, ja jännitteen säädettäessä on myös tehtävä jännite vakaa, jotta laitteen lähtötehon stabiilisuus voidaan varmistaa tietyissä käyttöolosuhteissa.

Tyhjiöputken (korkeajännitteiset pienet virtakomponentit) käytön vuoksi jännitettä on lisättävä tai se ei voi tuottaa suurta tehoa, mutta samaan aikaan kelan pieneen impedanssiin sopeutumiseksi on tarpeen edelleen vähentää jännitettä.

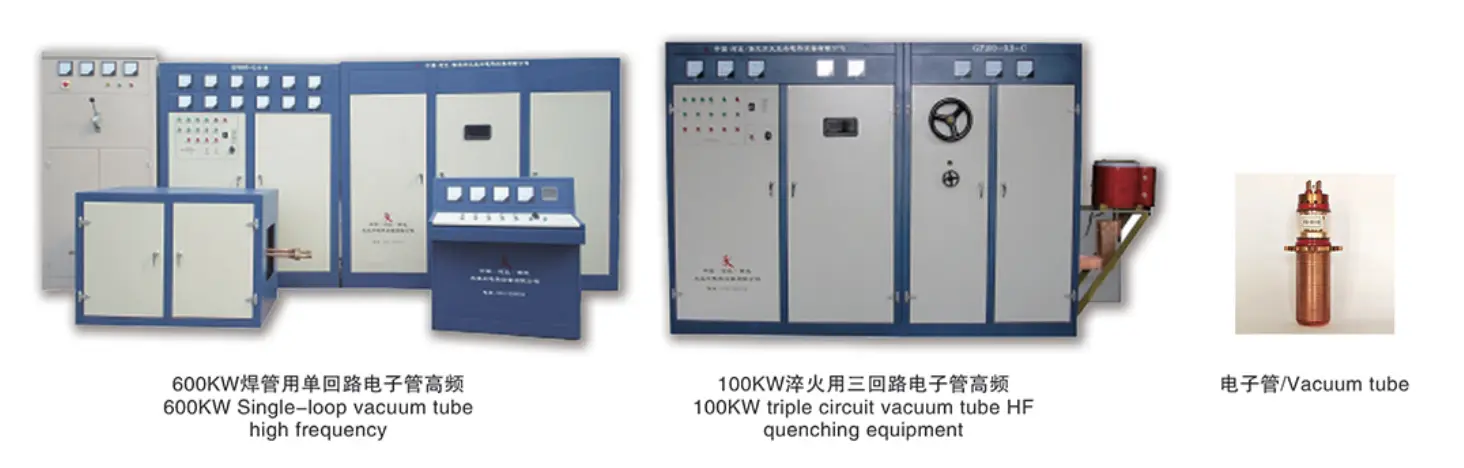

Alla olevat valokuvat ovat 600 kW:n yksisilmukaisen tyhjiöputken suurtaajuus- ja 100 kW:n kolmipiirin tyhjiöputken HF-sammutuslaitteita.

Putkien hitsausteollisuudessa on edelleen pieni määrä suurtaajuisia tyhjiöputkia, kun taas sellaisilla aloilla, kuten karkaisu ja juottaminen, suurtaajuisia tyhjiöputkia käytetään edelleen laajalti.
