KIINTEÄJOHTEINEN KORKEATAAJUINEN VIRTALÄHDE LUOKITUS

Kuten tyhjiöputken suurtaajuus, vaikka perusperiaatteet ovat samankaltaisia. Solid State High Frequency voidaan myös luokitella eri tyyppeihin eri vaatimusten mukaan, kuten käyttö, komponentit, teho ja taajuus.

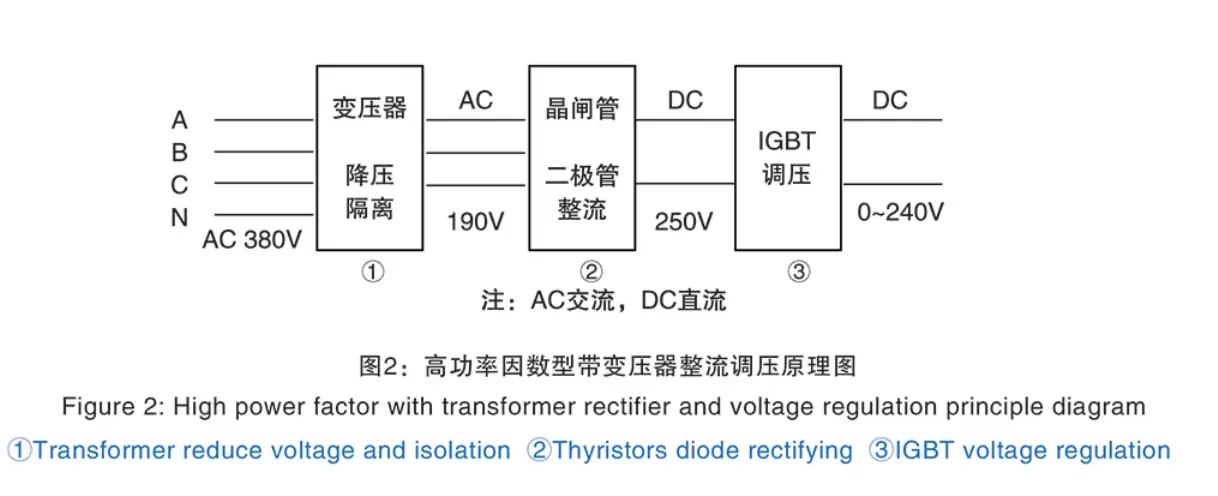

1. Luokiteltu tasasuuntaavalla jännitteen säädöllä: Tyristoreita (SCR) voidaan käyttää suorittamaan samanaikainen tasasuuntaus ja jännitteen säätö, tai käytä ensin diodia tai tyristoreita tasasuuntaamiseen ja sitten IGBT-jännitteen säätelyyn. Käytä IGBT:n säätöjännitettä laitekertoimen parantamiseen. Voi säästää sähköä ja parantaa edelleen hitsauksen laatua.

2. Mukaan tuloliitin on muuntaja tai ei voi luokitella kahdenlaisia, jos edessä ei muuntaja sitten normaalisti jälkikäteen takaisin korkeataajuinen osa lisää suurtaajuus muuntaja toteuttaa eristäminen induktorityyppinen ja verkkoon. Jos on syöttömuuntajalaitteet, jaetaan ulkoinen öljyllä upotettu muuntaja ja kuivamuuntaja.

3. Invertterisillassa käytettävien komponenttien mukaan on pienjännite-MOS (kenttäefektitransistori), korkeajännite MOS, IGBT (lnsulated Gate Bipolar Transistor) ja niin edelleen. Olipa kyseessä korkeajännite tai matalajännite MOS, uuden tyyppisillä SIC-MOS-komponenteilla voi sen sijaan olla. Myös IGBT:ssä on matalajännitteisten ja pienjännitehäviöjen etuja. kestää jännitettä, nopeaa kytkentätaajuutta jne.Se on nykyinen vaihtoehtoinen komponentti normaalille MOS-komponentille, ja se voi myös korvata IGBT:n tullakseen ensimmäiseksi vaihtoehdoksi matalataajuuksisille laitteille.Sic-komponentteja voidaan käyttää kaikissa yhtiömme tuotteissa. Ja monien paikan päällä suoritettujen tarkastusten jälkeen. Asiakas voi valita luottavaisin mielin.

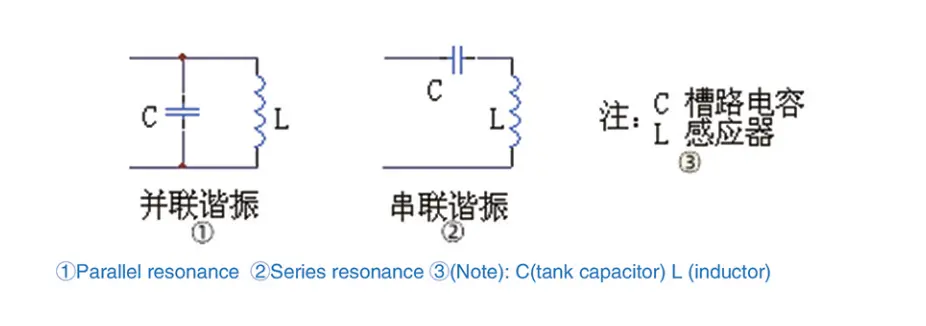

4. Resonanssisäiliöpiirin erilaisen liitännän mukaan se on jaettu kahteen tyyppiin: sarja ja rinnakkais, kuten seuraavassa esitetään:

5. Asennustavan mukaan on olemassa kahta tyyppiä: erillinen hitsauskone ja kompakti hitsaaja. Erillinen hitsaaja tarkoittaa, että tasasuuntaaja ja invertteri tekevät kaksi kaappia erikseen. Kompaktihitsauskone tarkoittaa tasasuuntaajakaappia ja invertterikaappia, jotka tekevät all-in-one-kaapin.Sekä sarja- että rinnakkaislaitteissa on erillinen hitsauskone ja kompaktihitsauskone. Yleensä pienitehoiset laitteet valitsevat kompaktihitsauskoneen ja suuritehoiset erillishitsaaja.

6. Nykyisillä markkinoilla sarjaresonanssi käyttää yleensä korkeajännitteistä MOS- tai IGBT:tä, ja rinnakkaisresonanssi käyttää matalajännitteistä MOS-järjestelmää. Sarjaresonanssia varten ei ole sisäänmenoa alennettua muuntajaa, mutta suurtaajuusmuuntaja on asetettava takaisin invertterisillalle. Rinnakkaiskorkeataajuuksille jotkut tarvitsevat sisääntulon step-down-muuntajan ja jotkut tarvitsevat suurtaajuusmuuntajan tasasuuntauksen jälkeen.

Kaikilla erityyppisillä suurtaajuisilla virtalähteillä on omat ominaisuutensa, seuraavilla yrityslaitteillamme on yksityiskohtainen kuvaus.
