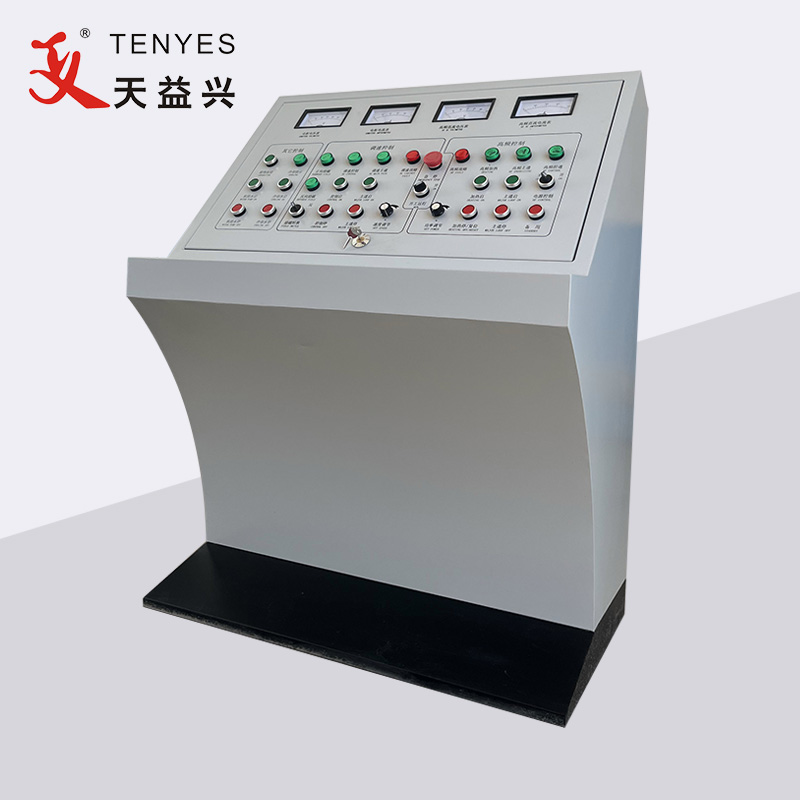

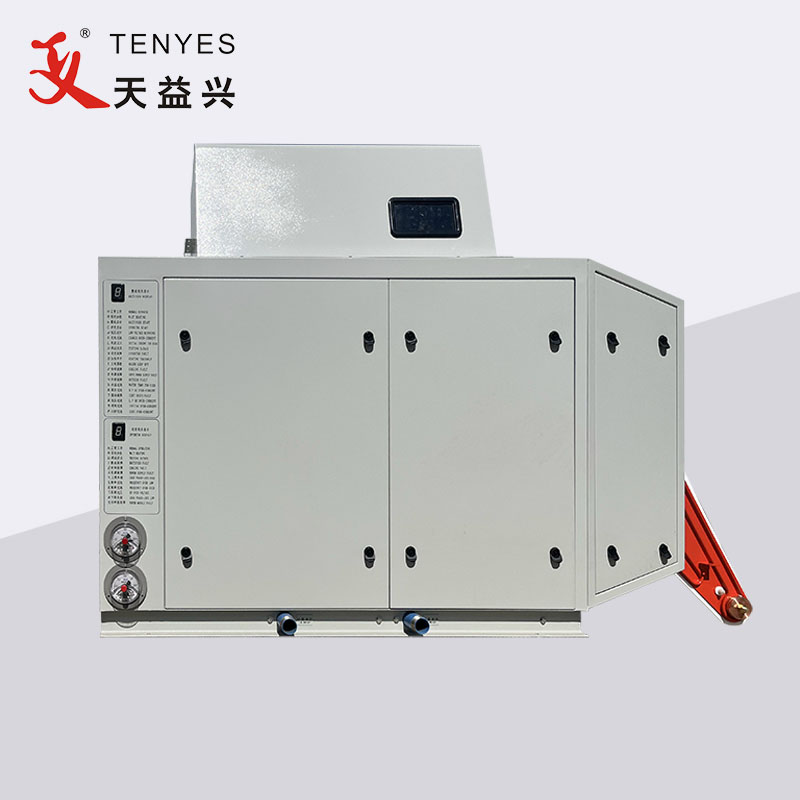

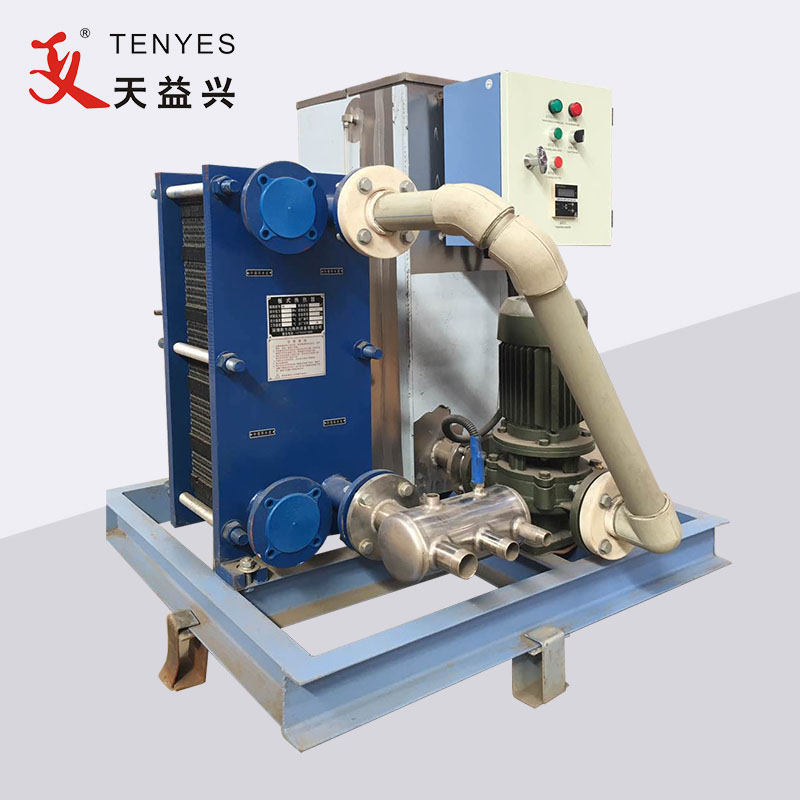

150 kW:n puolijohdekorkeataajuinen kompakti putkihitsauskone

Koska tyristoritasasuuntaaja käyttää vaiheensiirtoa, tehonsäätö on säädettävä jännitettä muuttamalla liipaisukulmaa. Piiri absorboi sähköverkosta puuttuvan kulman siniaallon ja jättää toisen puuttuvan kulman siniaallon osan sähköverkkoon. Ilmeisesti vasen osa sisältää suuren määrän harmonisia. Samaan aikaan tehokerroin on alhainen erilaisten jännite- ja virtavaiheiden vuoksi (mitä pienempi DC-lähtöjännite, sitä pienempi tehokerroin).

Teoreettinen laskelma ja testi osoittavat, että kun kolmivaiheisen täysin ohjatun siltatasasuuntaajan laukaisukulma on nolla tai kun käytetään diodeista koostuvaa ohjaamatonta siltatasasuuntaajaa, syntyvä harmoninen on hyvin pieni ja tehokerroin erittäin korkea (yli 0,9). Käytännössä sen on kuitenkin toimittava tasajännitteen jatkuvaan säätöön (eli lähtötehon säätöön), eikä laite voi toimia täydellä jännitteellä ikuisesti. Jotta laitteistossa olisi pienin yliaalto, suurin tehokerroin ja säädettävä lähtöteho, ohjaamattoman tasasuuntaussillan taakse on lisättävä toinen jännitteensäätölaite.

Siksi olemme intensiivisen tutkimuksen jälkeen kehittäneet numeerisen ohjauksen tasasuuntaajateknologian ja saaneet kansallisen patentin (zl201520767232. X).

Kolmivaiheinen nelijohdin 380 V, 50 Hz AC, jota käytetään yleisessä teollisuudessa, tasasuunnetaan "kolmivaiheisella tasasuuntaussillalla" (koostuu kuudesta ZP-diodista ja kertatasasuuntauksesta) 300 Hz:n sykkiväksi tasavirraksi, joka muunnetaan tasaiseksi tasavirraksi LC-suodatuksen jälkeen. (koostuu reaktanssista ja kapasitanssista) ja muunnetaan sitten AC:ksi säädettävällä taajuudella ja jännitteellä yli kymmenen kHz inversion ja jännitteen säätelyn jälkeen yksivaiheisella invertterisillalla (koostuu neljästä IGBT-ryhmästä), sitten siitä tulee matalajännitteinen sykkivä Tasavirta suurtaajuisen muuntajan alas- ja dioditasasuuntauksen jälkeen (toissijainen tasasuuntaus), ja siitä tulee tasainen pienjännitetasavirta reaktanssin tai kondensaattorin tasoituksen ja suodatuksen jälkeen.

IGBT:stä koostuvalla yksivaiheisella invertterisillalla on kaksi toimintoa: invertteri ja jännitteensäätö. Toisin sanoen lähtöjännitettä voidaan säätää tuotantotarpeiden mukaan samalla kun DC käännetään AC:ksi.

Korkeataajuinen muuntaja käyttää ferriittiä magneettisesti johtavana materiaalina, ja ensisijainen muunnossuhde on suunniteltu tarpeiden mukaan pienellä tilavuudella, alhaisella hinnalla ja korkealla johtavuustehokkuudella.

TENYES 150KW Solid State High Frequency Compact Pipe Hitsauskoneella, jossa on PWM-numeerisen ohjauksen tasasuuntaustekniikka, on seuraavat edut:

1)Suuri tehokerroin: tehokerroin ≥ 0,92, ei tarvitse lisätä loistehon kompensointilaitteita.

2) Alhainen harmoninen saastuminen: yleensä ei ole tarvetta lisätä yliaaltokäsittelylaitteita

3) Vakaa lähtöteho: ulostulon aaltoilu ≤ 0,2%, ja hitsatun putken purse on tasaisempi.

4) Nopea suojausnopeus: vian lukitussuojausaika ≤ 10 μ S. Laite on luotettavampi.

5) Korkea tehon hyötysuhde: koska loistehohäviö vähenee, koko koneen hyötysuhde paranee.
