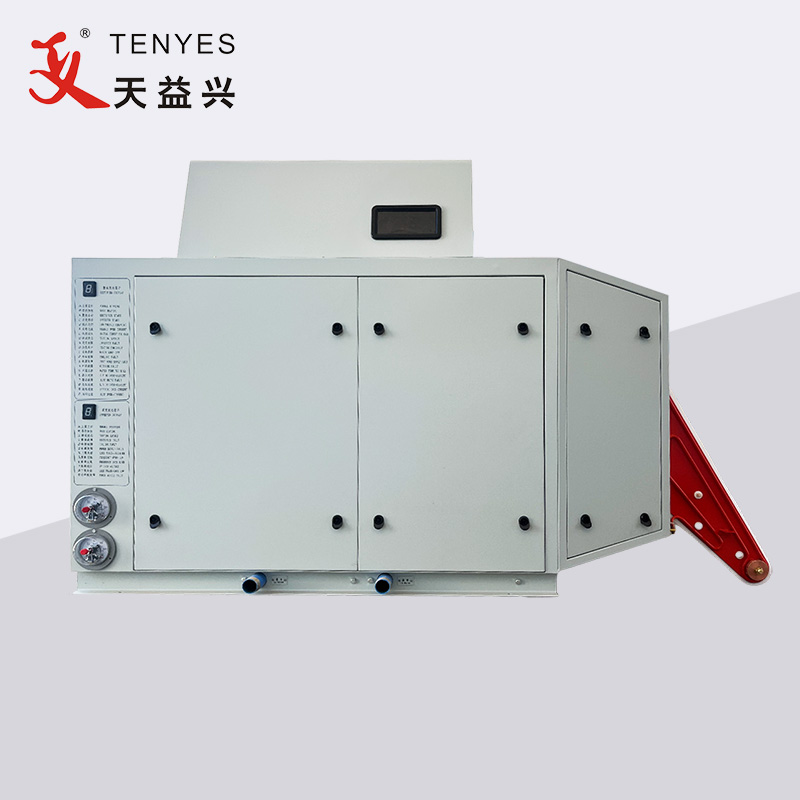

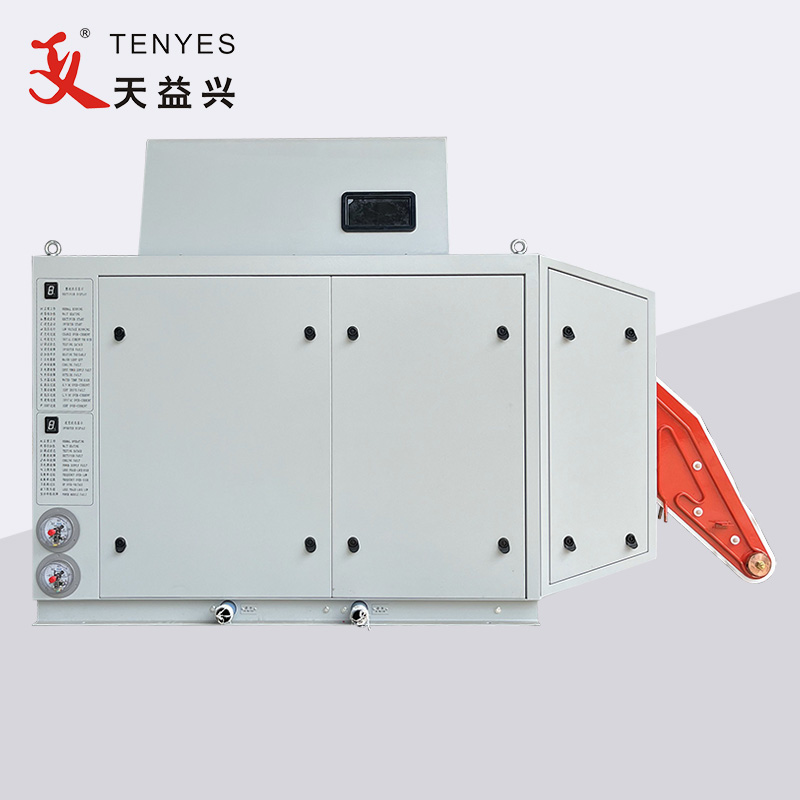

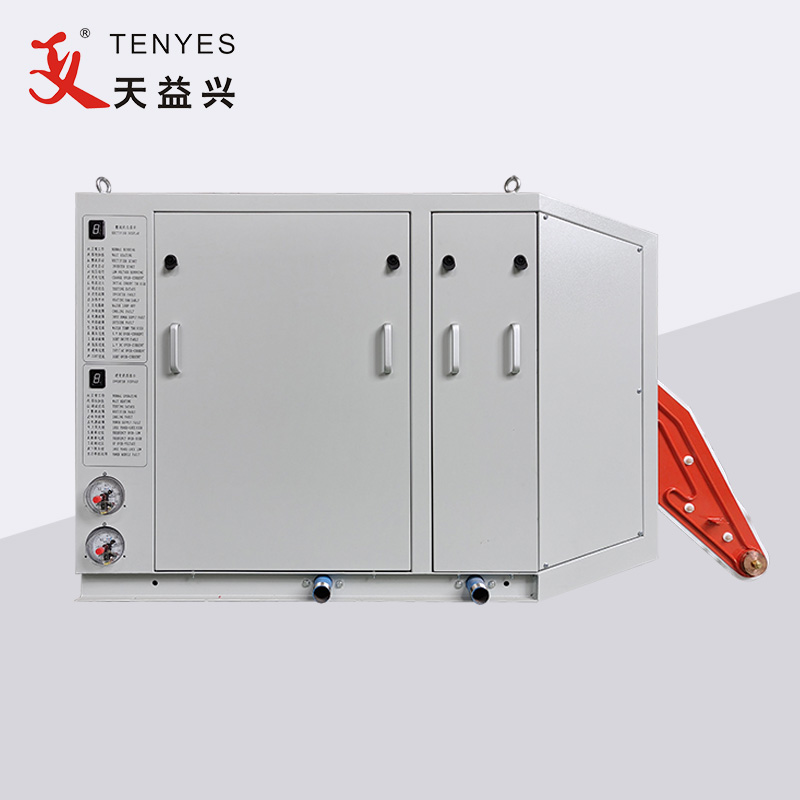

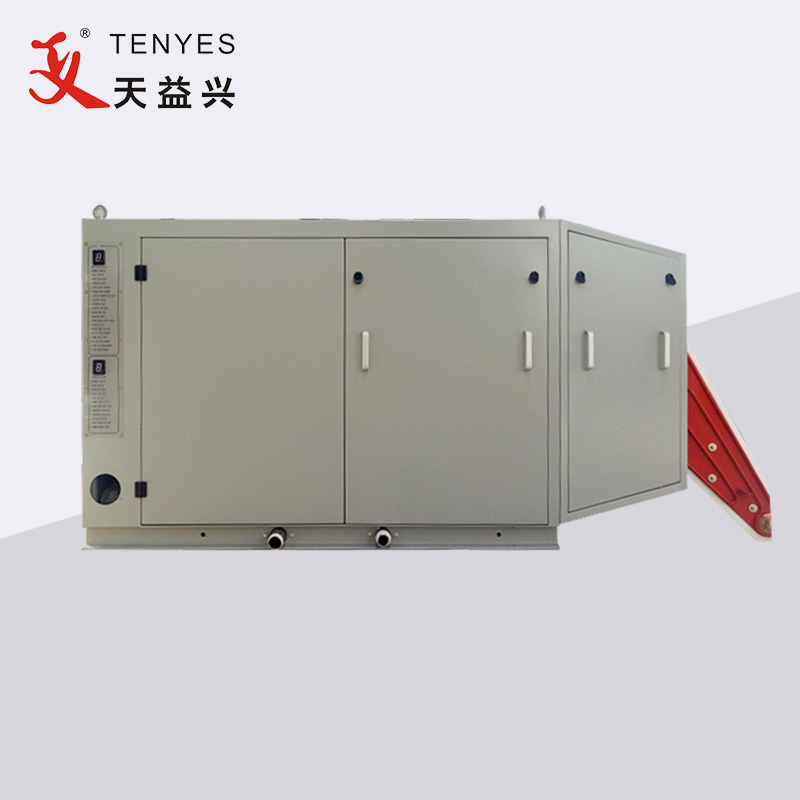

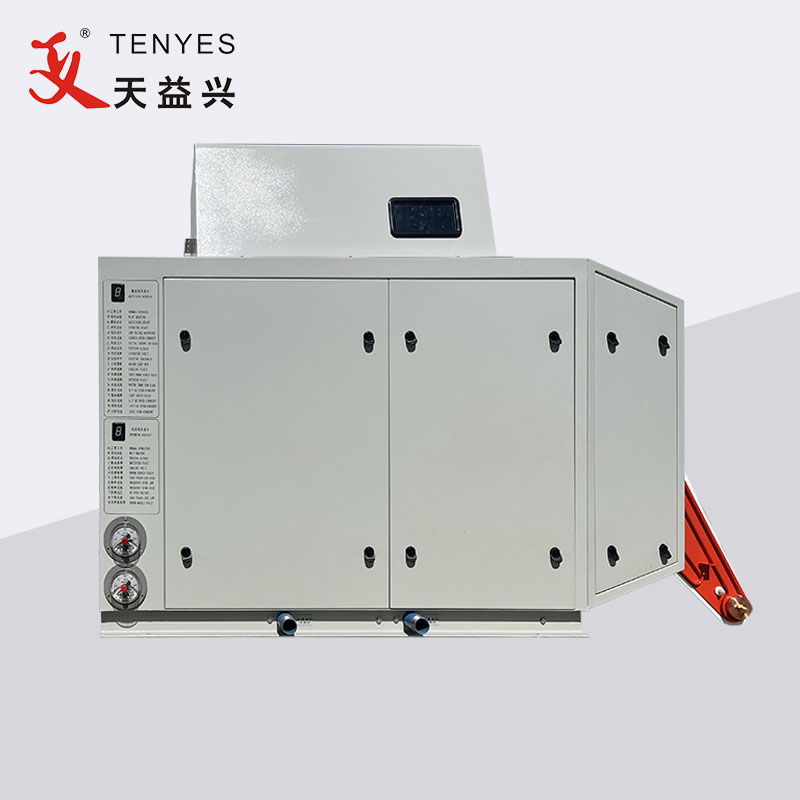

300 kW:n puolijohdekorkeataajuinen kompakti putkihitsauskone

TENYES on erittäin hyvämaineinen kiinalainen yritys, jolla on vakiintunut maine puolijohde-korkeataajuisten putkien hitsauslaitteiden valmistajana, mukaan lukien 300 kW:n solid State High-Frequency Compact Pipe Welder. TENYES 300KW Solid State High Frequency Compact Pipe Welder on edistynyt suunnittelu, tekniset ominaisuudet, luotettava hitsauslaitteisto. 300 kW:n puolijohdekorkeataajuuskompaktiputkihitsaaja käyttää digitaalista ohjaustasasuuntaajakaappia ja PWM-kytkentävirtalähdettä hitsauslaitteen tehokertoimen lisäämiseksi, ja DC käyttää tasaaaltoreaktanssia suodattimena täyttääkseen invertterin työvaatimukset. vähentää hitsauslaitteen lähtöjännitteen aaltoilua ja parantaa aaltokerroinindeksiä.

Lähetä kysely

Tuotteen Kuvaus

Tekniset parametrit

Malli	GGP300-0.3-H
Sovellus	Hitsaushiiliteräs, galvanoitu teräsnauha, ruostumaton rauta, alumiini ja muut materiaalit, seinämän paksuusalue 0,5-1,5 mm. Hitsaus (pyöreä putki, neliöputki, erikoismuotoinen putki, komposiittiputki) jne. Hitsausnopeus on 60-130 metriä minuutissa.
Karkea koko	2435mm900mm1800mm (PLK)
Hitsaustila	induktiotyyppi
Nimellislähtöteho	300 kW
Nimellinen tasajännite	240V
Nimellinen tasavirta	1500A
Nimellistaajuus	300 kHz
Koko tehokkuus	η≥90 %
Aaltoilutekijä	＜ 1%
Sähkönjakelukapasiteetti	≥360kVA
Tehokerroin	≥0,96
Virtalähteen jännite	3-vaiheinen 380V/50Hz (laite voisi toimia jännitteellä 380V±5%)

Lyhyt esittely ja 300 kW:n solid State High Frequency Compact Pipe -hitsauslaitteen edut

Hyvät asiakkaat, kiitos, että valitsit laitteistomme. Teemme kaikkemme tehdäksemme yhteistyötä kanssasi hyvässä uskossa, jotta laitteistomme ja huoltopalvelumme toimivat hyvin, jotta saadaan paras suorituskyky ja mahdollisimman suuri hyöty.

Tarpeettomien häviöiden välttämiseksi haluamme nyt kuvata tarkemmin laitteiden asennuksen ja käytön vaatimuksia ja huomioitavia ongelmia.

Tämä laite on korkean teknologian kone, ja yrityksemme insinöörit ovat sen huolellisesti kehittäneet yrityksemme yhteisen solid-state-korkean taajuuden perusteella. Myös tätä hitsaajaa käytetään suorasaumahitsattujen putkien (induktiohitsaus, kontaktihitsaus), karkaisussa, juottamisessa ja niin edelleen. Verrattuna alkuperäisiin ja normaaleihin solid-state-korkeataajuisiin laitteisiin, sillä on seuraavat edut:

1. Pieni koko ja kevyt: Tasasuuntausosa ja invertteriosa asennetaan yhteen kaappiin. Asennus on kompakti ja järkevä. Kokonaistilavuus on 50 % pienempi kuin tavalliset saman spesifikaation suurtaajuuslaitteet, ja painoa on vähennetty yli 30 %.

2. Energiansäästö ja vedensäästö: ilman alennusmuuntajaa liitäntäkaapelit ovat selvästi lyhentyneet, ja tehokerroin on jopa 0,95, mikä vähentää monien linja- tai kaapelihäviöitä. Testit ovat osoittaneet, että tämä laite voi säästää yli 5 % sähköä kuin tavalliset saman spesifikaation omaavat solid-state-korkeataajuuslaitteet.

3. Tasasuuntaajaosa ottaa käyttöön diodin ohjaamattoman tasasuuntaussillan, joten vaihetta ei tarvitse tunnistaa, ja kolmivaiheinen virtalähde ABC on kytketty vapaasti, mikä on kätevä testausta ja huoltoa varten.

Pääpiirin kuvaus

Tämän laitteen päävirtapiiri on periaatteessa sama kuin tyristorin välitaajuuden virtalähde (katso oheinen kuva). Kolmivaiheinen 380 V AC siirtyy kolmivaiheiseen täyden ohjaussillaan ja siitä tulee sykkivä DC. Tasoitusreaktori ja suodatuslaite muuttavat tämän DC-suodattimen suoraksi tasavirtalähteeksi ja muodostavat sitten suurtaajuisen vaihtovirran syöttösäiliön yksivaiheisen invertterisillan kautta. Piiri (kondensaattori ja kela muodostavat säiliön) toimii värähtelevänä virtalähteenä.
