100 kW:n puolijohdekorkeataajuinen kompakti putkihitsauskone

TENYES on kiinalainen yritys, joka on erikoistunut tuottamaan korkealaatuisia puolijohdekorkeataajuisia hitsauslaitteita, mukaan lukien 100 kW:n puolijohdekorkeataajuinen kompaktiputkihitsauskone. Ammattimaisena valmistajana ja toimittajana yritys tarjoaa valikoiman tuotteita, jotka on suunniteltu vastaamaan erilaisten teollisten sovellusten tarpeisiin. 100 kW:n solid State High Frequency Compact Pipe -hitsauskoneessa on kompakti ja kevyt rakenne. Yhdistämällä tasasuuntaaja- ja invertteriosat yhdeksi kaappiksi koneen kokonaistilavuus pienenee yli 50 % verrattuna tavanomaiseen samankokoiseen suurtaajuushitsauskoneeseen. Lisäksi sen painoa on vähennetty yli 30 %, mikä tekee koneesta kannettavamman ja tilaa säästävämmän.

Lähetä kysely

Tuotteen Kuvaus

Laitteen nimi: 100 kW:n puolijohdekorkeataajuinen kompakti putkihitsauskone

Laitetiedot: GGPY100KW

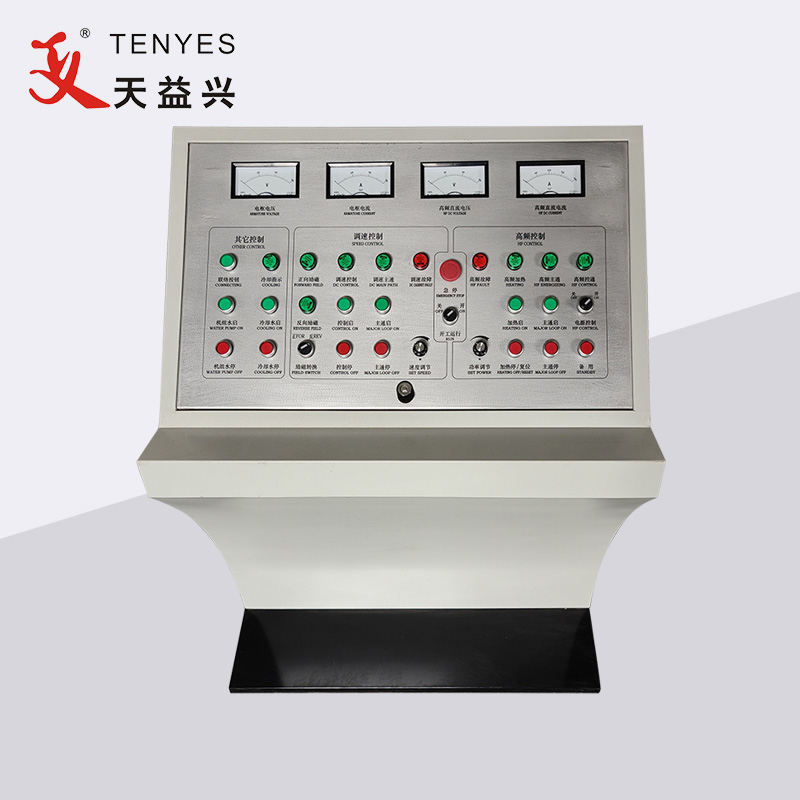

Komponentit: pääkaappi, ohjauskonsoli, jäähdytysjärjestelmä

Laitteiden käyttö: käytetään pääasiassa tavallisen hiiliteräksen, ruostumattoman teräksen, alumiinin ja muiden ei-rautametalliputkien hitsaukseen.

Ominaisuudet:

1. Korkea tehokerroin: Tehokerroin ≥ 0,95, tälle laitteelle ei vaadita loistehon lisäkompensointilaitteita.

2. Energiansäästö ja korkea hyötysuhde: Koska tavanomainen korkeataajuinen eristysmuuntaja on poistettu, liitäntäjohto pienenee merkittävästi, joten loistehohäviö vähenee. Testit ovat osoittaneet, että all-in-one-kone säästää noin 30 % verrattuna perinteiseen solid-state-korkeataajuiseen.

3. Lähtöteho on vakaa: ulostulon aaltoilukerroin on pieni, hitsatussa teräsputkessa on vähemmän purseita, hitsaussauma on tasaisempi, viimeistely on korkea ja hitsin laatu on hyvä.

4. Pieni koko, kevyt, yksinkertaistettu liitäntä, täydellinen suojaus, vikaketjun suojausaika ≤10us, kätevä virheenkorjaus ja huolto sekä luotettavammat laitteet.

Soveltamisala:

①　Teräsputken halkaisija φ 7- φ 12

②　Nauhateräksen seinämän paksuus on 0,2-1 mm

③　Hitsausmenetelmä: induktiohitsaus

④　Hitsausnopeus: 60-130 M/min

Toimintaparametrit:

① Nimellisteho: 100 kW

② Nimellinen tasajännite: 250 V

③ Nimellistasavirta: 450A

④ Nimellistaajuus: 600KHZ

⑤ Kokonaishyötysuhde: ≥ 85 %

⑥ Korkeataajuinen lähtöteho: ≥ 100 kW

Virtalähdevaatimukset:

① Virtalähteen muoto: kolmivaiheinen nelijohtiminen tehotaajuus AC, verkkojännite 380 ± 5%,

② Virtalähde: yli 100kVA.

③ Tehokerroin: ≥ 0,85

④ Virtajohto: muovinen kuparilanka ≥ 75mm²vaihetta kohti, maadoitusjohto ≥ 30 mm²

100KW Solid State High Frequency Compact Pipe Hitsauskone sisältää tasasuuntaajan ja invertterin.

Tasasuuntaajaosa: sitä käytetään muuttamaan kolmivaiheinen 380 V AC tasasuuntaaja 0-250 V säädettäväksi tasavirraksi jännitteensäädön jälkeen, jotta se vastaa myöhemmän invertteriyksikön tarpeita. Sisäänrakennettu kolmivaiheinen tasasuuntaussilta, latauskondensaattori, IGBT-silta, tasoitusreaktori, suodatinlaite, ohjaus- ja suojapiiri ja näyttölaite.

Tasasuuntaajan ohjauspiirin ominaisuudet: sitä ohjataan yksisiruisella mikrotietokoneella (mcs89c51) ja suurella digitaalisella integroidulla piirillä, jolla on korkea ohjaustarkkuus, nopea vaste ja selkeä tilanäyttö.

Ohjelmiston suojaustila: suuri ylivirta (9), pieni ylivirta (8), ulkoinen vika (4), sisääntulevan virtalähteen vika (vaihekatkos, ylijännite, alijännite, kolmivaiheisen jännitteen vakava epätasapaino, näyttö 3), jäähdytysvesivika (2), sopimaton jännite- ja virtasuhde (L), invertterivika (Y).

Laitteistosuojaus: pääkatkaisusuoja, vastuskapasitanssin absorptio, vastussuojaus (ukkossuoja), nopea sulamissuoja.

invertteriosa: käännä tasasuuntaajakaapin lähettämä 0-250 DC-virta satojen kHz:n suurtaajuiseksi virraksi hitsattujen putkien tarpeisiin.

Invertterikaappi koostuu seuraavista osista: tehoyksikkö, kanavakondensaattori, vuotoreaktanssi, ohjauspiiri, jäähdytysilmastointilaite jne.
