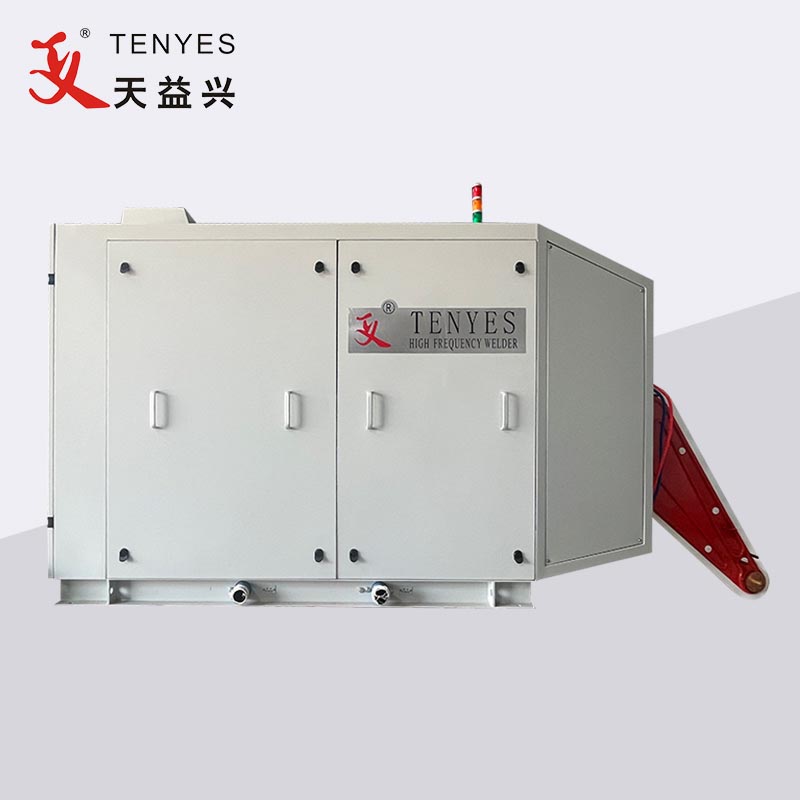

SiC-MOSFET Solid State High Frequency Pipe Hitser

Tekniikan parantuessa puolijohde-korkeataajuinen hitsaaja on äskettäin ottanut käyttöön kolmannen sukupolven puolijohdemateriaalin nimeltä SiC-MOSFET.

Kolmannen sukupolven puolijohdemateriaalien SiC-MOSFET-suorituskykyominaisuudet

1. Korkean lämpötilan ja korkean paineen kestävyys: SiC:n kaistaväli on noin 3 kertaa suurempi kuin Si:llä, joten se voi toteuttaa teholaitteita, jotka voivat toimia vakaasti jopa korkeissa lämpötiloissa. SiC:n eristyksen läpilyöntikentänvoimakkuus on 10 kertaa Si:n, joten on mahdollista valmistaa korkeajännitteisiä teholaitteita, joilla on korkeampi seostuspitoisuus ja ohuempi kalvopaksuus ajokerros verrattuna Si-laitteisiin.

2. Laitteen miniatyrisointi ja kevyt: Piikarbidilaitteilla on korkeampi lämmönjohtavuus ja tehotiheys, mikä voi yksinkertaistaa lämmönpoistojärjestelmää laitteen pienentämisen ja keveyden saavuttamiseksi.

3. Pieni häviö ja korkea taajuus: Piikarbidilaitteiden työtaajuus voi olla 10 kertaa suurempi kuin piipohjaisten laitteiden, ja tehokkuus ei vähene työtaajuuden kasvaessa, mikä voi vähentää energiahäviötä lähes 50%; Samanaikaisesti taajuuden kasvun vuoksi oheiskomponenttien, kuten induktanssin ja muuntajien, määrä vähenee ja tilavuus- ja muiden komponenttien kustannukset järjestelmän koostumuksen jälkeen pienenevät.

SiC-MOSFET Solid State High Frequency Pipe Hitser Edut

1,60 % pienempi häviö kuin Si-MOSFET-laitteissa, hitsausinvertterin tehokkuus kasvaa yli 10 %, hitsaustehokkuus kasvaa yli 5 %.

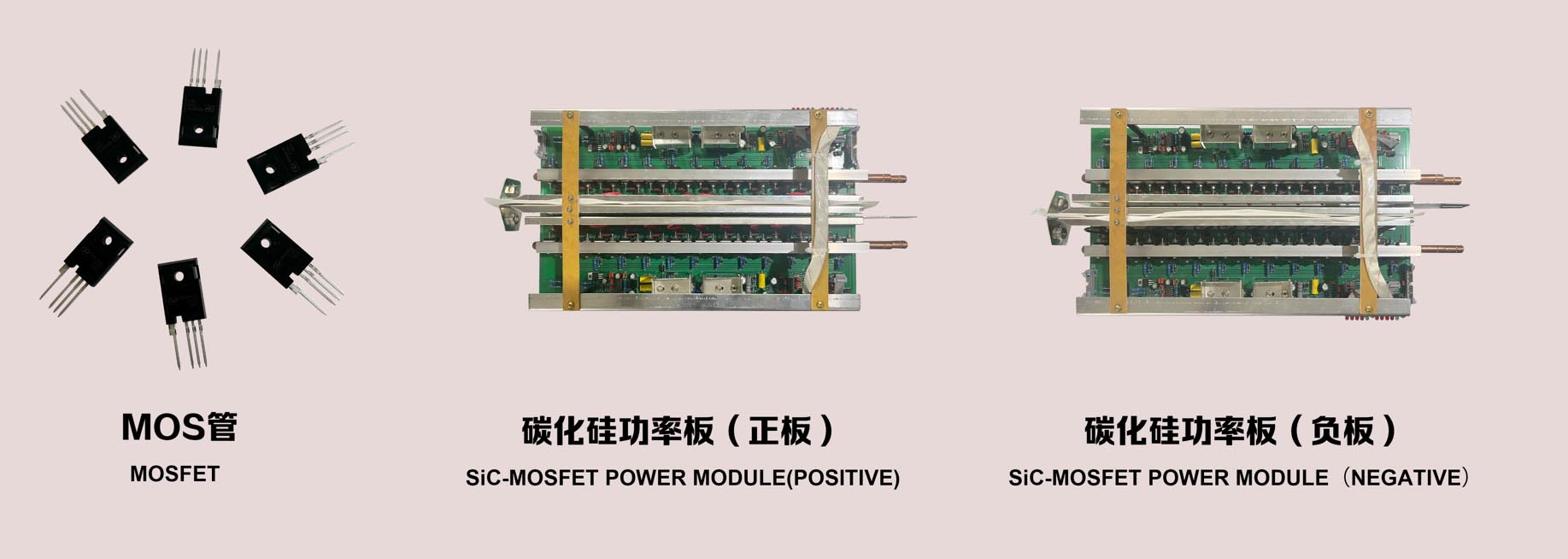

2.Single SiC-MOSFET tehotiheys on suuri, koottu määrä vähenee vastaavasti, mikä vähentää suoraan vikapisteitä ja ulkoista sähkömagneettista säteilyä ja parantaa invertterin tehoyksikön luotettavuutta.

3.SiC-MOSFET kestää korkeampaa jännitettä kuin alkuperäinen Si-MOSFET, hitsauslaitteen DC-nimellisjännitettä on lisätty vastaavasti turvallisuuden takaamisen edellytyksenä (280 VDC rinnakkaisresonanssihitsauskoneessa ja 500 VDC sarjaresonanssihitsauskoneessa). Verkkopuolen tehokerroin ≥ 0,94 .

4. Uusi SiC-MOSFET-laitehäviö on vain 40 % Si-MOSFETista, tietyissä jäähdytysolosuhteissa kytkentätaajuus voi olla korkeampi, sarjan resonanssi Si-MOSFET-hitsauslaite ottaa käyttöön taajuuden kaksinkertaistamistekniikan, ottaa käyttöön SiC-MOSFETin, joka voi suoraan suunnitella ja valmistaa jopa 600KHz suurtaajuushitsauskone.

5.New SiC-MOSFET welder DC voltage increases, grid side power factor high,AC current small,harmonic current small,customer’s cost of power supply and distribution is greatly reduced,and the power supply efficiency is effectively improved.
