Inside Dry Transformer Solid State High Frequency Hitser

Tämä TENYES Inside Dry Transformer Solid State High Frequency Welder on suunniteltu erityisesti suorasaumaputkien hitsaukseen.

Se ottaa käyttöön US IR IRFP460 MOSFETin ja Saksan IXYS Companyn DSEI60-06A nopean palautusdiodin suuritehoiset komponentit. Suuritehoinen kondensaattori C ja kela L muodostavat virtamuotoisen rinnakkaisen yläjännitteen resonanssipiirin, joka ei tarvitse lähtömuuntajaa. Siten se ei vain paranna tehokkuutta, vaan lisää myös hitsauslaitteen luotettavuutta.

TENYES SCR Inside Dry Transformer Solid State High Frequency Welder Esittely

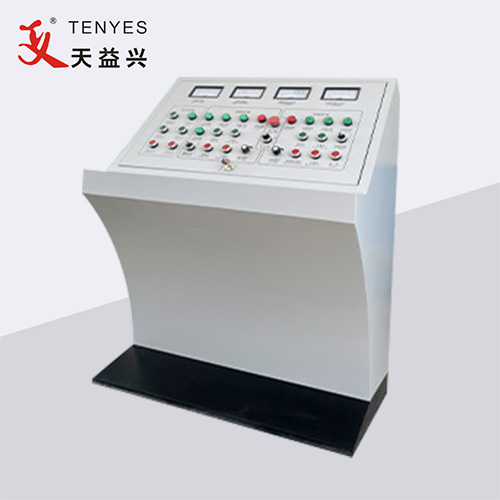

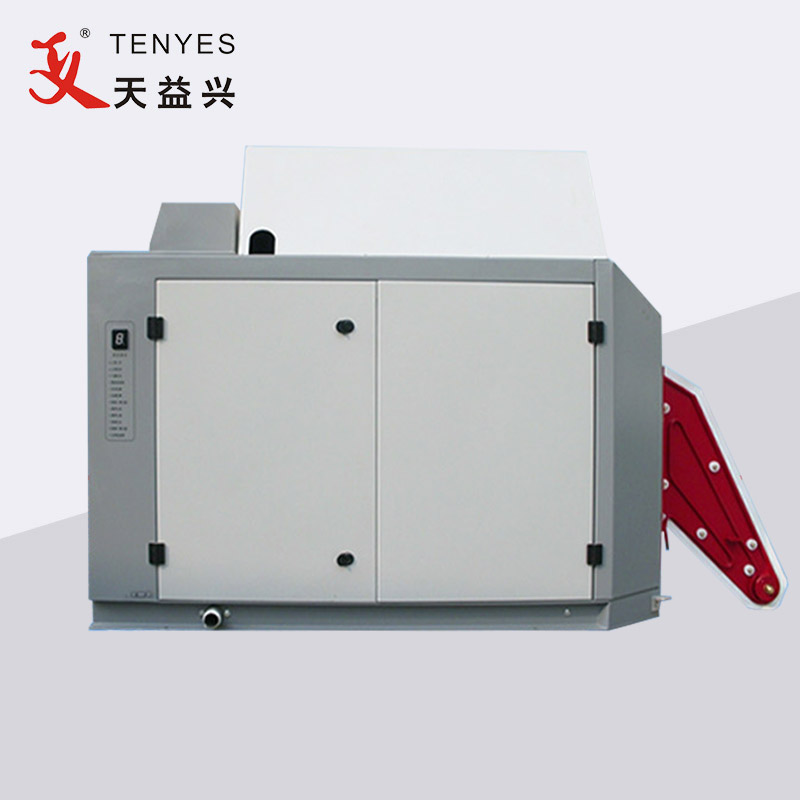

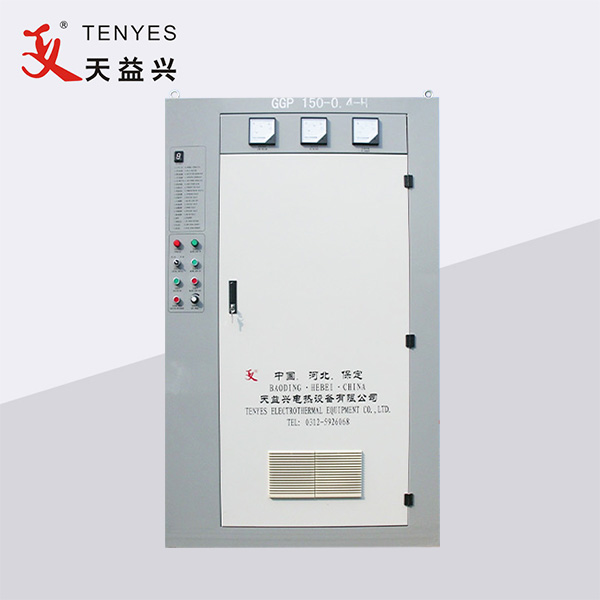

Tämä TENYES SCR Inside Dry Transformer Solid State High Frequency Welder on vakain putkihitsauskone, ja tällä hitsaajalla on 1 vuoden takuu. TENYES SCR Inside Dry Transformer Solid State High Frequency Welder koostuu pääasiassa tasasuuntauskaapeista, invertterikaapeista (mukaan lukien ilmastointilaite), konsolista, jäähdytysjärjestelmästä ja alennusmuuntajasta. Käytämme perinteistä SCR-korjaustekniikkaa. Voimme valmistaa SCR Inside Dry Transformer Solid State High Frequency Hitsauskonetta 50KW - 1200KW.

TENYES SCR -sisäisen kuivamuuntajan puolijohdekorkeataajuushitsauslaitteen parametri (erittely)

TENYES SCR Inside Dry Transformer Solid State High Frequency Hitsauslaitteen ominaisuus ja sovellus

Hitsaaja SCR Inside Dry Transformer Solid State High Frequency Hitsauslaitteen käyttöalue:

Sitä käytetään pääasiassa erityyppisten pitkittäisten teräsputkien, kuten vähähiilisen teräksen, korkean lujan teräksen, seosteräksen jne., hitsaukseen.

SCR Inside Dry Transformer Solid State High Frequency Hitsauslaitteen ominaisuudet:

1. Ei korkeajännitettä, turvallinen, luotettava ja tehokas.

2. Pääkomponentit ovat kansainvälisiä tunnettuja tuotemerkkejä, kuten: IR, IXYS ja Siemens jne.

3. Jännitteen ja virran kaksinkertainen takaisinkytkentäohjauspiiri, vakaa säätö, korkea tarkkuus, pienet häiriöt.

4. Tehoalue on portaaton säädettävissä välillä 0-100 % ylijännite-, ylivirta- ja muilla vikasuojajärjestelmillä.

5. Työtilan näyttö on digitaalinen, toiminta on yksinkertainen ja huolto on kätevää.

6. Hitsauksen laatu on hyvä, ja hitsin leveys ja lämpö ovat tasaisia.

TENYES SCR Inside Dry Transformer Solid State High Frequency Hitsauslaitteen tiedot

SCR Inside Dry Transformer Solid State High Frequency Welderin perusperiaate: kun muuntaja alentaa tavallista kolmivaiheista vaihtovirtaa, se tulee tasasuuntaajakaappiin ja siitä tulee jatkuvasti säädettävä tasavirta tasasuuntauksen, jännitteen säätö- ja suodatuslinkkien jälkeen. ; Sitten se menee invertterisillalle (päätehokomponentti käyttää suuritehoista MOSFET-transistoria) ja muuttuu suurtaajuiseksi virraksi, jota voidaan käyttää induktiolämmitykseen syöttämällä kuormituskaivoa. Invertteripohjaisessa tehoyksikössä on modulaarinen rakenne, jokainen tehoyksikköpari voi tuottaa yli 50 kW, ja käytettyjen tehoyksiköiden määrä vaihtelee laitteen tehon mukaan. Kouru on sarja-rinnakkaissekoitetun resonanssin muodossa, korkeajännitettä ei ole, eikä lähtömuuntajaa ole.
