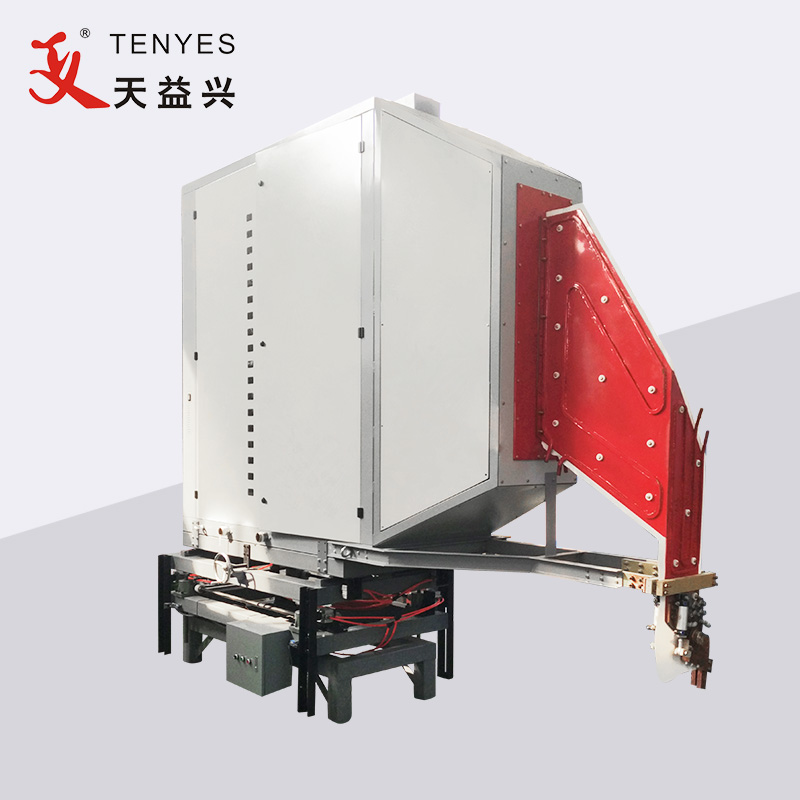

800KW korkean taajuuden putkien hitsauskone

TENYES 800KW:n suurtaajuinen putkihitsauskone koostuu pääasiassa alaslasketusta öljymuuntajasta, tasasuuntaajakaapista, invertterikaappista, konsolista, jäähdytysjärjestelmästä, tukiinvertterikaapin kiinnikkeestä, joskus myös sovitettuna DC-ohjaimella asiakkaan vaatimusten mukaan.

Lähetä kysely

Tuotteen Kuvaus

TENYES 800KW suurtaajuinen putkihitsauskone tavallinen kolmivaiheinen vaihtovirta (verkkojännite 380V, taajuus 50HZ) pienennetään muuntajalla (verkkojännite 200V, taajuus 50HZ), menee tasasuuntaajakaappiin, käy läpi tasasuuntauksen, jännitteen säädön ja suodatuksen sekä muuttuu jatkuvasti säädettäväksi DC-tehoksi 0 - 240 V; Kun invertterisillalle mennään uudelleen (käyttäen suuritehoista transistoria MOSFET), siitä tulee suurtaajuinen virta, joka voidaan syöttää kuorma-aukkoon induktiolämmitystä varten. Invertteripaikan tehoyksikkö on modulaarinen, ja jokainen tehoyksikköpari voi tuottaa yli 50 kW tehoa. Käytettävien tehoyksiköiden määrä vaihtelee laitteiston tehon mukaan ja laitteiston perusrakenne on sama koosta riippumatta. Paikka on sarjan rinnakkaishybridiresonanssimuoto, ilman suurjännitettä ja lähtömuuntajaa. Tässä laitteessa käytettyjen tehoyksiköiden lukumäärä on kuusitoista paria.

TENYES 800KW suurtaajuusputken hitsauskoneen parametri (erittely)

Sovellus		Toimintaparametri		Virtalähde
Teräsputki OD	Φ165-Φ508	Nimellisteho	800 kW	Virtalähdelomake	3AC380±5 %
Teräsnauhan paksuus	3,0-10,0	Nimellinen tasajännite	240V	Virtalähdelomake	3AC380±5 %
Hitsaustila	Induktio- tai kontaktityyppi	Nimellinen tasavirta	4000A	Sähkönjakelukapasiteetti	Suurempi kuin 1000 KVA
Hitsaustila	Induktio- tai kontaktityyppi	Nimellistaajuus	200 kHz	Tehokerroin	≥0,85
Hitsausnopeus	10-20 (m)	Tehokkuus	≥ 85 %	Virtalähdekaapeli	Jokainen vaihe muovipäällysteistä kuparilankaa ≥ 800 mm² Maadoitusjohto ≥ 400 mm²
