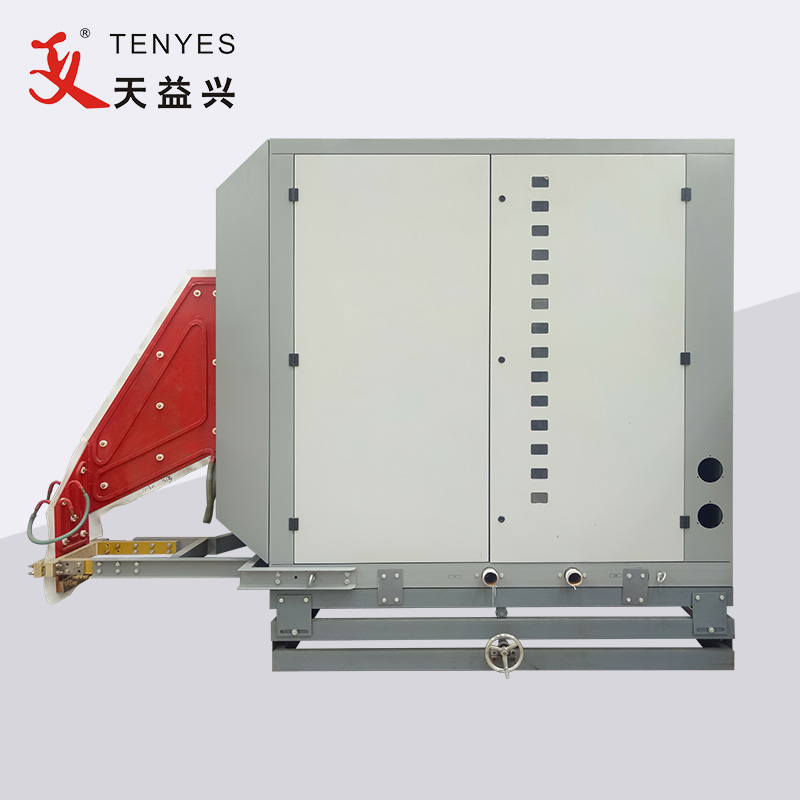

700 kW korkean taajuuden putkien hitsauskone

Miten se toimii:

Tavallinen kolmivaiheinen vaihtovirta (verkkojännite 380V, taajuus 50HZ) lasketaan muuntajalla (verkkojännite 200V, taajuus 50HZ), menee tasasuuntaajakaappiin ja muuttuu tasasuuntauksen, jännitteensäädön ja suodatuksen jälkeen jatkuvasti säädettäväksi tasavirraksi 0-240V ; Sitten se menee invertterisillalle (käyttäen suuritehoista MOSFET-transistoria) ja muuttuu suurtaajuiseksi virraksi, joka syötetään kuorma-astiaan ja jota voidaan käyttää induktiolämmitykseen.

Invertteripohjaisessa tehoyksikössä on modulaarinen rakenne, jokainen tehoyksikköpari voi tuottaa yli 50 kW, laitteiden teho on erilainen, käytettyjen tehoyksiköiden määrä on erilainen ja laitteen perusrakenne on sama riippumatta kokoa. Kouru on sarja-rinnakkaissekoitetun resonanssin muodossa, korkeajännitettä ei ole, eikä lähtömuuntajaa ole. Tässä laitteessa käytettyjen tehoyksiköiden lukumäärä on neljätoista paria.

TENYES 700KW suurtaajuusputken hitsauskoneen tärkeimmät edut:

1. Ei korkeajännitettä, turvallinen, luotettava ja tehokas

2. Pääkomponentit ovat tuontituotteita, kuten: IR, IXYS ja Siemens.

3. Pulssinleveysmodulaatio tai mikrotietokoneen ohjausjännitteen säätöpiiri on otettu käyttöön vakaalla säädöllä, suurella tarkkuudella ja pienillä harmonisilla häiriöillä.

4. Tehoalue on portaaton säädettävissä välillä 0-100 % ylijännite-, ylivirta- ja muilla vikasuojajärjestelmillä.

5. Työtilan näyttö on digitaalinen, toiminta on yksinkertainen ja huolto on kätevää.

6. Hitsauksen laatu on hyvä, hitsin leveys ja lämpö ovat tasaisia ​​ja sisäisiä ja ulkoisia purseita on vähän.

Soveltamisala:

Teräsputkien hitsaus, ruostumattoman teräksen putkien hitsaus, alumiiniputkien hitsaus, kupariputkien hitsaus, H-palkkihitsaus, erikoismuotoisten putkien hitsaus

700KW:n suurtaajuusputken hitsauskoneen tärkeimmät tekniset parametrit

Malli: GGP700-0.2-H
