500KW korkean taajuuden putkien hitsauskone

TENYES on johtava suurtaajuusputkien hitsauskoneiden valmistaja Kiinassa. Yli 20 vuoden kokemuksella alalta TENYESistä on tullut luotettava toimittaja yrityksille ja urakoitsijoille, jotka etsivät luotettavaa suurtaajuushitsauskoneiden lähdettä. TENYES tarjoaa erinomaista huoltopalvelua ja teknistä tukea varmistaakseen, että heidän asiakkaat voivat käyttää hitsauskonetta helposti. 500 kW:n suurtaajuisessa putkihitsauskoneessa on yli 20 erilaista suojatoimenpidettä, jotka on asetettu koko koneelle maksimoimaan laitteen vakauden ja estämään laitevaurioita. Ohjauskortti käsittelee kaikki hälytystiedot ja lähettää ne PLC-järjestelmään. Näytön kautta huoltohenkilöstö voi helposti ymmärtää laitevian syyn ja sen käsittelyn.

Lähetä kysely

Tuotteen Kuvaus

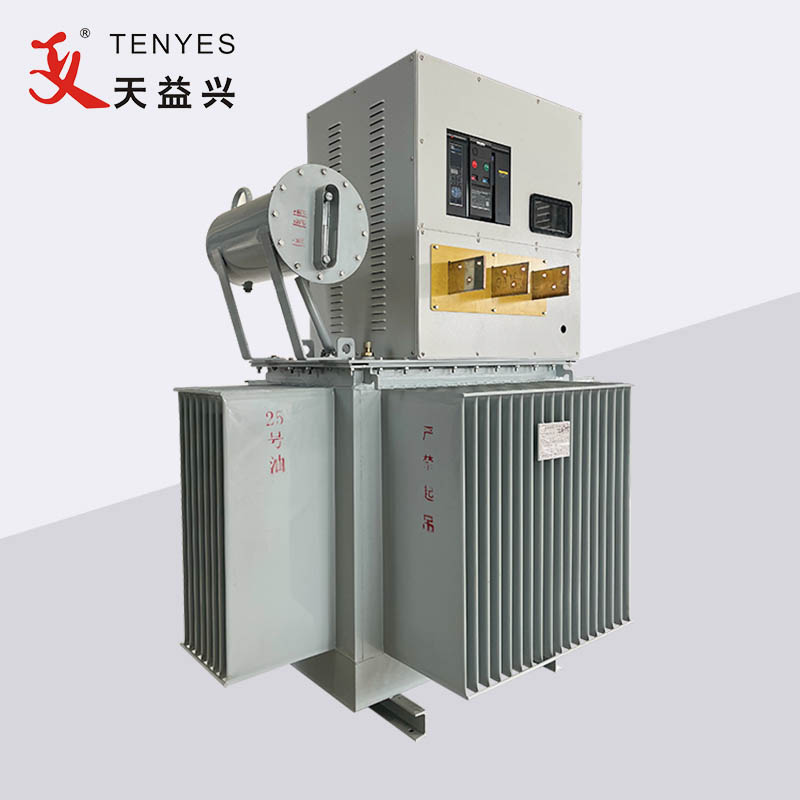

Laitteet koostuvat pääosin muuntajasta, tasasuuntaajakaapista ja invertterikaapista. Käytetään pääasiassa korkeataajuisilla suorasaumahitsattujen putkien tuotantolinjoilla.

500KW korkean taajuuden putkihitsauskoneen toimintaperiaate:

Tavallinen kolmivaiheinen vaihtovirta (verkkojännite 380 V, taajuus 50 HZ) pienennetään muuntajalla (verkkojännite 200 V, taajuus 50 Hz), menee tasasuuntaajakaappiin, käy läpi tasasuuntauksen, jännitteen säädön ja suodatuksen, ja siitä tulee jatkuvasti säädettävä tasavirta 0:sta 240 V asti; Kun invertterisillalle mennään uudelleen (käyttäen suuritehoista transistoria MOSFET), siitä tulee suurtaajuinen virta, joka voidaan syöttää kuorma-aukkoon induktiolämmitystä varten.

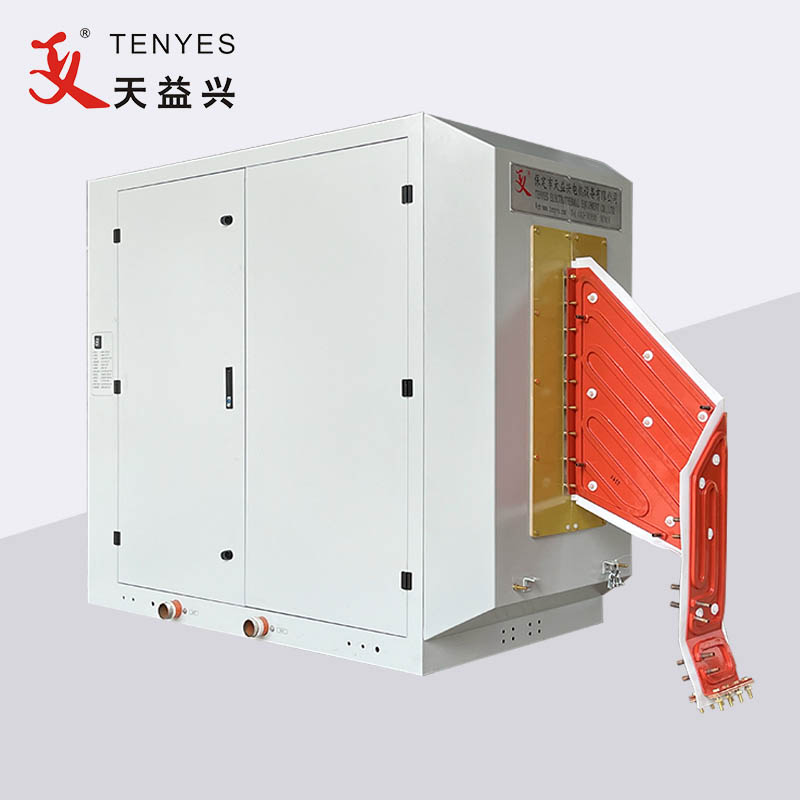

Invertteripaikan tehoyksikkö on modulaarinen, ja jokainen tehoyksikköpari voi tuottaa yli 50 kW tehoa. Käytettävien tehoyksiköiden määrä vaihtelee laitteiston tehon mukaan ja laitteiston perusrakenne on sama koosta riippumatta. Paikka on sarjan rinnakkaishybridiresonanssimuoto, ilman suurjännitettä ja lähtömuuntajaa. Tässä laitteessa käytettyjen tehoyksiköiden lukumäärä on kymmenen paria.

Tämän 500 kW:n suurtaajuusputken hitsauskoneen tärkeimmät edut ovat:

1. Ei korkeajännitettä, turvallinen, luotettava ja tehokas.

2. Pääkomponentit ovat kaikki tuontituotteita yrityksistä, kuten IR, IXYS ja Siemens.

3. Pulssinleveysmodulaatio tai mikrotietokoneohjattu jännitteensäätöpiiri, vakaa säätö, korkea tarkkuus ja alhainen harmoninen häiriö.

4. Tehoalue on portaattomasti säädettävissä 0 - 100 % ja siinä on vikasuojajärjestelmät, kuten ylijännite ja ylivirta.

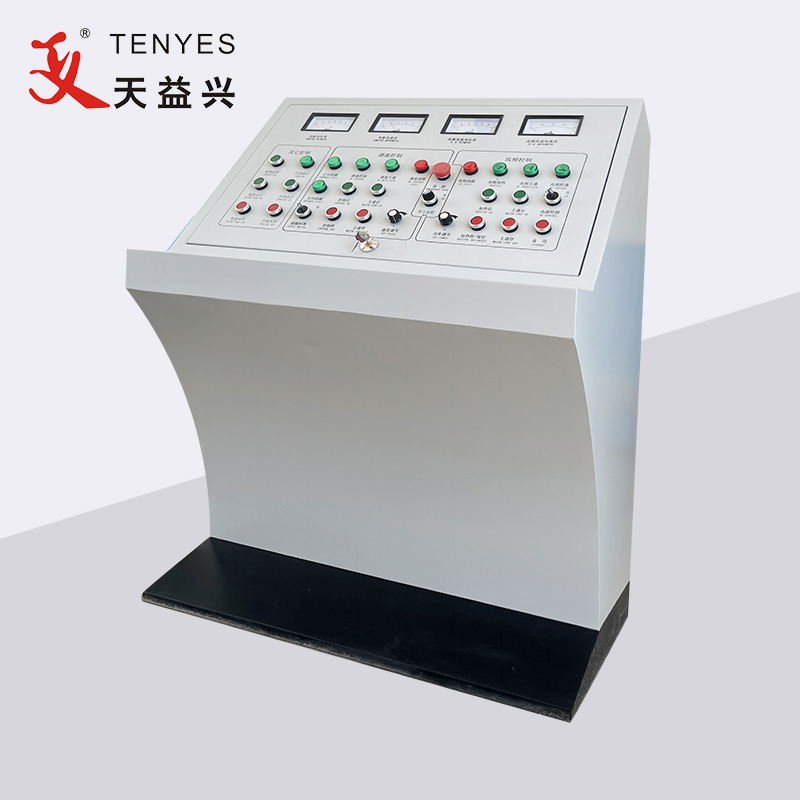

5. Työtilan digitaalinen näyttö, yksinkertainen käyttö ja kätevä huolto.

6. Hyvä hitsauslaatu, tasainen hitsin leveys ja lämpö, vähän sisäisiä ja ulkoisia purseita.

Sovellus		Toimintaparametri		Virtalähteen vaatimus
Teräsputki OD	Φ114-Φ219	Nimellisteho	500 kW	Virtalähdelomake	3AC 380±5 %
Teräsnauhan paksuus	4,0-10,0	Nimellinen tasajännite	240V
Hitsaustila	Induktio- tai kontaktityyppi	Nimellinen tasavirta	2500A	Virtalähteen kapasiteetti	Suurempi kuin 600 KVA
		Nimellistaajuus	200 kHz	Tehokerroin	≥0,85
Hitsausnopeus	10-20 (m)	Tehokkuus	≥ 85 %	Virtalähdekaapeli	muovi-kupari≥500mm² Maadoituskaapeli ≥ 250 mm²
		Ulostulon HF teho	≥ 500 kW
