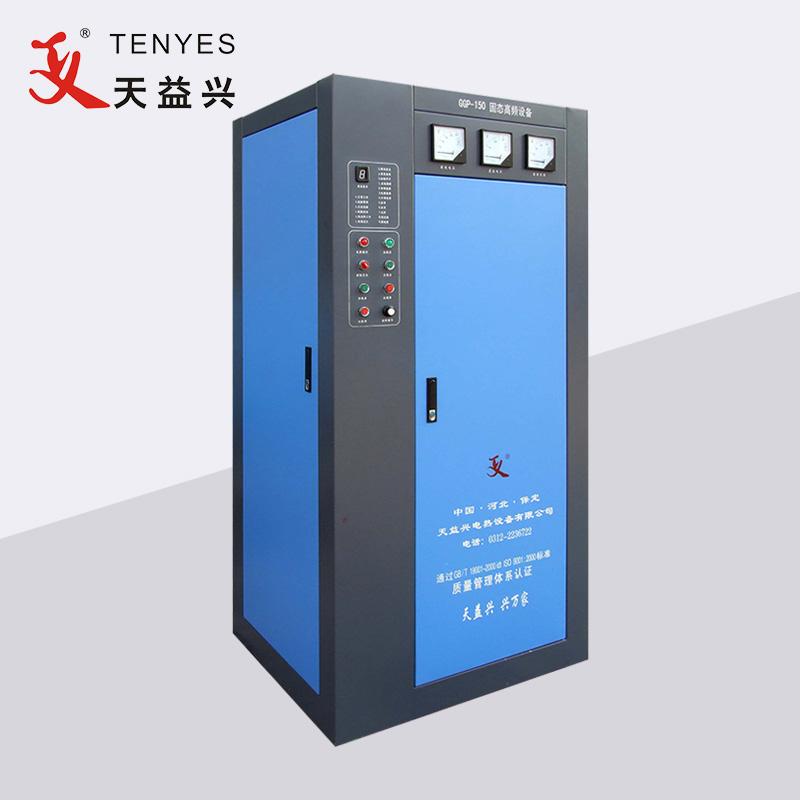

150KW korkean taajuuden putkien hitsauskone

TENYESin 150 kW:n suurtaajuinen putkihitsauskone ottaa käyttöön kolmivaiheisen vaihtovirran (linjajännite 380 V, taajuus 50 Hz) alaspäin muuntajan kautta tasasuuntaajasillaksi (SCR:n kolmivaiheinen täysohjattu tasasuuntaajasilta) muuttuu pulssitasavirraksi, ja tämä DC suodattimen läpi kulkeva tehoaalto siirtyy invertterisillaksi, korkeataajuiseksi MOET-virta- ja suurtaajuussillaksi (transistori). syötetään kuormaukseen ja sitä voidaan käyttää putkien hitsaukseen. Invertterisilta ottaa käyttöön moduulirakenteen ja jokainen invertteritehoyksikköpari voi tuottaa yli 50 kW, eri teholaitteita ja käyttää erilaisia tehoyksiköitä, mutta perusrakenne on sama. Säiliöpiiri käyttää sarja- ja rinnakkaisrakennetta, ei lähtöhitsausmuuntajaa, ei korkeajännitettä ja vähentää toimitushäviöitä.

Lähetä kysely

Tuotteen Kuvaus

150KW korkeataajuisten putkien hitsauskoneen vienti Etiopiaan

150KW korkean taajuuden putkien hitsauskoneen vienti Kambodža

150 kW:n solid-state-korkeataajuisten putkihitsauskoneiden vienti Dominikaaniseen tasavaltaan

150 kW:n korkeataajuisen putkihitsauskoneen tekniset parametrit

Nimellislähtöteho: 150 kW

Hitsaustila: induktiotyyppi

Nimellisjännite: 240 V

Nimellistasavirta: 750A

Nimellistaajuus: 400 KHZ

Koko hyötysuhde: η≥85%

Virtalähde: 3-vaiheinen 380V/50Hz (laite voisi toimia jännitteellä 380V±5%)

Tehonjakokapasiteetti: ≥200kVA

Tehokerroin:≥0,85

Virtalähdekaapeli: muovipäällysteisen kuparikaapelin jokainen vaihe ≥150 mm², maadoitusjohto≥75mm²

Invertterin lähtökaappi

Teräsputkien/putkien hitsausta tarjoava korkeataajuusvirtalähde, IRFP460 ja American IR Corporationin ja Saksan IXYS Corporationin nopea palautusdiodi (FRD) DSEI60-06P ovat käytössä sähkömuuntimen muodostamiseksi päävirtalaitteena. Yksikerroksisen tehomoduulin lähtöteho on yli 50 kW, 150 kW korkeataajuinen putkihitsauskone, joka ottaa käyttöön 3-kerroksisen tehomoduulin (toisin kuin 150 kW) rinnakkain koko koneen kanssa. Nimellinen toimintataajuus on 350 kHz. Koko koneen suurin lähtöteho voi olla yli 150 kW. Samat tehomoduulit ovat vaihdettavissa.

Ohjauspiiri ottaa mikrotietokoneen ytimekseen ja määrittää muut oheislaitteet. Kaikki ohjauskomponentit on integroitu kahteen korttiin (toinen on tasasuuntaaja ja toinen invertteri). Koska se antaa täyden pelin tietokoneohjelmiston ja -laitteiston erinomaisen toiminnon, tasasuuntaajan ja invertterin parhaan säädön ja verrattuna alkuperäiseen suurtaajuiseen tyhjiöputkilaitteistoon, sillä on seuraavat edut:

Hitsatun putken laatu on hyvä: Vertailu osoittaa, että hitsausliitoksen leveys ja lämpeneminen ovat tasaisia ja hitsauspurseita on vähän.

Energiansäästö: Testit osoittavat, että tämä laite säästää sähköenergiaa yli 30 % verrattuna muihin samantyyppisiin tyhjiöputkilaitteisiin samoissa käyttöolosuhteissa.

Vettä säästävä: Alhaisen hajoamisen ansiosta se ei tarvitse liikaa vettä, joten vedenkulutus on yli 50 % pienempi kuin saman spesifikaation elektroniputken.

Pieni tilavuus, kevyt: Johtuen siitä, että pääteholaitteet (MOSFET, kapasitanssi jne.) ovat kaikki pieniä, eikä niissä ole laitteita, kuten hehkulangan jännitteensäädintä, sovitettua kelaa, verkkosäiliötä, hitsausmuuntajaa jne. Lisäksi siinä on alhainen käyttöjännite ja korkea pakkaustiheys, ja sen kokonaistilavuus on yli 50 % pienempi kuin muiden putkilaitteiden.

Helppokäyttöinen: Se on heti käytettävissä, kun se on auki, ja se voi pysähtyä välittömästi. Sitä ei tarvitse esilämmittää elektroniputkessa eikä myöskään tarvitse jatkaa jäähdytystä sen pysähtymisen jälkeen.

Turvallinen käsittely: Elektroniputki kuuluu suurjännitelaitteisiin. Sen toimiessa korkeapaine on kymmeniä tuhansia voltteja. MOSFET on kuitenkin pienjännitelaite ja toimii rinnakkaisresonanssitilassa (toisin kuin joidenkin valmistajien sarjaresonanssi), jonka suurin jännite on vain muutama sata volttia, eikä se yleensä voi aiheuttaa henkilövahinkoja.

kätevä huolto: selkeä vikanäyttö.

Yllä olevia malleja voidaan käyttää nimellisteholla 150 kW, taajuudella 400 kHz solid-state-korkealla taajuudella.
