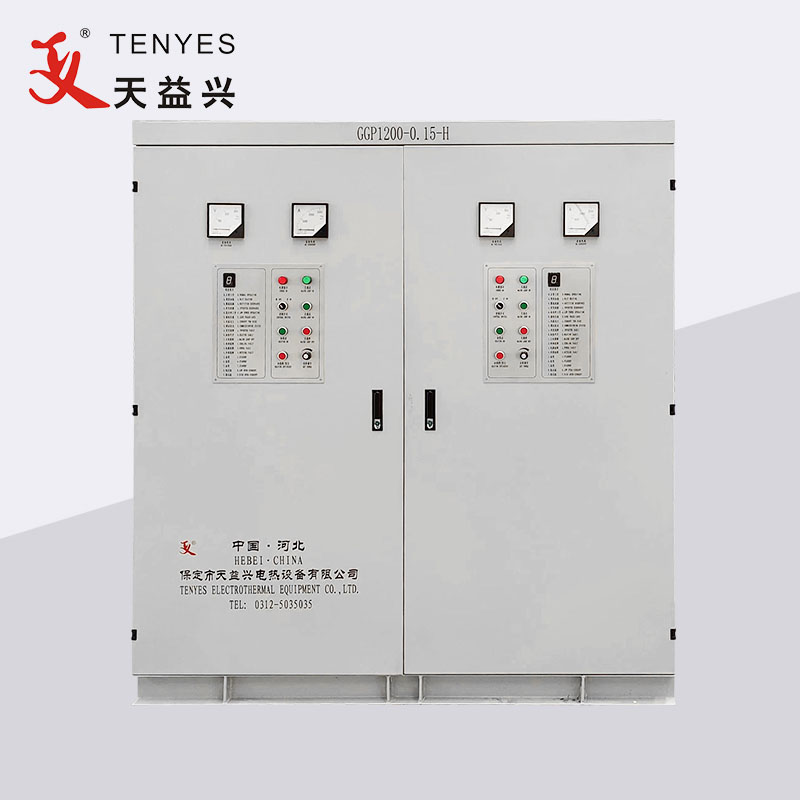

1200KW korkean taajuuden putkien hitsauskone

TENYES 1200KW korkeataajuinen putkihitsauskone koostuu pääasiassa alaslasketusta öljymuuntajasta, tasasuuntaajakaapista, invertterikaappista, konsolista, jäähdytysjärjestelmästä, tukiinvertterikaapin kannakkeesta, joskus myös sovitettuna DC-ohjaimeen asiakkaan vaatimusten mukaan.

Lähetä kysely

Tuotteen Kuvaus

TENYES 1200KW suurtaajuusputken hitsauskone Tavallinen kolmivaiheinen vaihtovirta (verkkojännite 380V, taajuus 50HZ) pienennetään muuntajalla (verkkojännite 200V, taajuus 50HZ), menee tasasuuntaajakaappiin, läpikäy tasasuuntauksen, jännitteen säädön ja suodatuksen sekä muuttuu jatkuvasti säädettäväksi DC-tehoksi 0 - 240 V; Kun invertterisillalle mennään uudelleen (käyttäen suuritehoista transistoria MOSFET), siitä tulee suurtaajuinen virta, joka voidaan syöttää kuorma-aukkoon induktiolämmitystä varten. Invertteripaikan tehoyksikkö on modulaarinen, ja jokainen tehoyksikköpari voi tuottaa yli 50 kW tehoa. Käytettävien tehoyksiköiden määrä vaihtelee laitteiston tehon mukaan ja laitteiston perusrakenne on sama koosta riippumatta. Paikka on sarjan rinnakkaishybridiresonanssimuoto, ilman suurjännitettä ja lähtömuuntajaa. Tässä laitteessa käytettyjen tehoyksiköiden lukumäärä on kuusitoista paria.

TENYES 1200KW suurtaajuusputken hitsauskoneen parametri (erittely)

Sovellus		Toimintaparametri		Virtalähde
Teräsputki OD	Φ273-Φ406	Nimellisteho	1200 kW	Virtalähteen lomake	3AC 380±5 %
Teräsnauhan paksuus	8,0-10,0	Nimellinen tasajännite	240V	Virtalähteen lomake	3AC 380±5 %
Hitsaustila	Induktio- tai kontaktityyppi	Nimellinen tasavirta	5000A	Sähkönjakelukapasiteetti	Suurempi kuin 1500 KVA
Hitsaustila	Induktio- tai kontaktityyppi	Nimellistaajuus	150 kHz	Tehokerroin	≥0,85
Hitsausnopeus	10-20 (m)	Tehokkuus	≥ 85 %	Virtalähdekaapeli	Kukin vaihe muovipäällysteistä kuparilankaa ≥1200mm² Maadoitusjohto ≥400mm²
