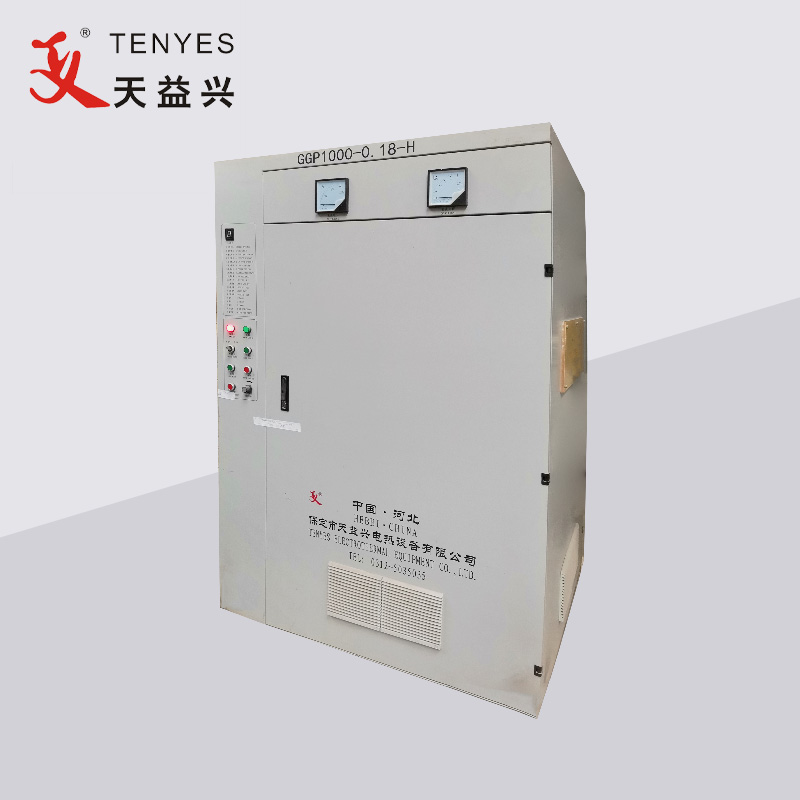

1000KW korkean taajuuden putkien hitsauskone

TENYES 1000KW:n suurtaajuinen putkihitsauskone koostuu pääasiassa alaslasketusta öljymuuntajasta, tasasuuntaajakaapista, vaihtosuuntaajakaapista, konsolista, jäähdytysjärjestelmästä, invertterikaapin kannakkeesta, joskus myös sovitettuna DC-ohjaimeen asiakkaan vaatimusten mukaan.

Lähetä kysely

Tuotteen Kuvaus

TENYES 1000KW Suurtaajuinen putkihitsauskone Tavallista kolmivaiheista vaihtovirtaa (verkkojännite 380V, taajuus 50HZ) pienennetään muuntajalla (verkkojännite 200V, taajuus 50HZ), menee tasasuuntaajakaappiin, käy läpi tasasuuntauksen, jännitteen säädön ja suodatuksen 0 V:sta tasavirtaan 2, ja siitä tulee jatkuvasti 0 V:sta 2; Kun invertterisillalle mennään uudelleen (käyttäen suuritehoista transistoria MOSFET), siitä tulee suurtaajuinen virta, joka voidaan syöttää kuorma-aukkoon induktiolämmitystä varten. Invertteripaikan tehoyksikkö on modulaarinen, ja jokainen tehoyksikköpari voi tuottaa yli 50 kW tehoa. Käytettävien tehoyksiköiden määrä vaihtelee laitteiston tehon mukaan ja laitteiston perusrakenne on sama koosta riippumatta. Paikka on sarjan rinnakkaishybridiresonanssimuoto, ilman suurjännitettä ja lähtömuuntajaa. Tässä laitteessa käytettyjen tehoyksiköiden lukumäärä on kuusitoista paria.

TENYES 1000KW suurtaajuusputken hitsauskoneen parametri (erittely)

Sovellus		Toiminta parametri		Tehoa tarjonta
terästä putken ulkohalkaisija	Φ273-Φ406	Arvioitu tehoa	1000 kW	Tehoa toimituslomake	3AC 380 ±5 %
terästä nauhan paksuus	8,0-10,0	Arvioitu DC jännite	240V	Tehoa toimituslomake	3AC 380 ±5 %
Hitsaus tila	Induktio tai kontaktityyppi	Arvioitu DC virta	5000A	Tehoa jakelukapasiteettia	Suurempi yli 1500 kVA
Hitsaus tila	Induktio tai kontaktityyppi	Arvioitu taajuudella	150 kHz	Tehoa tekijä	≥0,85
Hitsaus nopeus	10-20 (m)	Tehokkuus	≥ 85 %	Tehoa syöttökaapeli	Jokainen muovipäällysteisen kuparilangan vaihe ≥1000mm² Maadoitus lanka ≥ 400mm²
